Артикул: YZN41-06-002-K02
В наличии

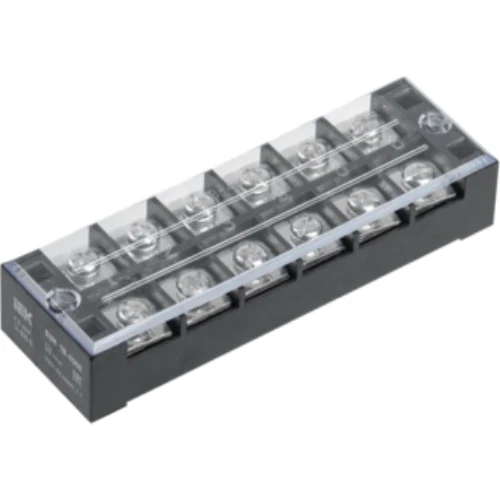

IEK Блок зажимов наборный БЗН ТВ-2506 2,5мм2 25A 6 пар - YZN41-06-002-K02
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Остались вопросы?
Напишите нам — получите ответ за 15 минут
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Краткое описание
Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
Материал корпуса: пожаробезопасный АБС-пластик или карболит.Номинальный рабочий ток и присоединительная способность:- блоки ТВ – 15-100 А, ? 1,5 – 10 мм2;- блоки ТС – 60-600 А, ? 16 – 300 мм2;- блоки ТК – 10-100 А, ? 1,5 – 25 мм2.Широкий диапазон рабочих температур: от -40 до +50°C.Испытание на превышение температуры (не более, чем 45°С).Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.Испытание падения напряжения (не более, чем 3,2 мВ).
Технические характеристики
| Сечение одножильного жёсткого провода: | 1...2,5 мм² |
| Сечение многожильного гибкого провода: | 1...2,5 мм² |
| Номин ток In: | 25 А |
| Номин раб напряжение: | 660 В |
| Тип электрич соединения 2: | Винтовое соединение |
| Место соединения: | Сбоку (поперечное) |
| Количество полюсов: | 6 |
| Количество зажимных клемм на 1 полюс: | 2 |
| Тип монтажа: | Монтажная панель/плата |
| Материал изоляции корпуса: | Пластик |
| Рабочая температура: | -40...+50 °C |
| Класс негорючести изоляц материала UL94: | V1 |
| Ширина или размер ячейки: | 30.0 мм |
| Длина: | 91 мм |
| Цвет: | Черный |
| Номин раб напряжение переменного тока Ue: | ≤ 660 В |
| Номин раб напряжение постоянного тока Ue: | ≤ 440 В |
| Номин частота: | 50 Гц |
| Номин напряжение изоляции Ui: | 660 В |
| Макс поперечное сечение проводника: | 2,5 мм² |
| Материал зажима: | Сталь |
| Материал корпуса: | АБС-пластик |
| Климатическое исполнение: | УХЛ3 |
| Степень защиты - IP: | IP00 |
| Ширина: | 30 мм |
| Высота: | 19 мм |
| Номинальная способность к присоединению: | 1...2,5 мм² |
| Модель или исполнение: | Фазная |
| Винт крепления: | М4 |
| Материал токоведущей части: | Сталь |
| Относительная влажность воздуха: | ≤ 90% |
| Степень загрязнения: | 3 |
| Ремонтопригодность: | Нет |
| Номин импульсное выдерживаемое напряжение: | 8 кВ |
| Количество клеммных пар: | 6 |
| Сечение шины: | 9.5 мм² |
| Макс сечение присоед шин: | 9х4 мм² |
| Тип электрич соединения 1: | Болтовое соединение |
Эксплуатационные параметры
| Срок службы, Лет: | 15 |
| Гарантийный срок, Лет: | 1 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | - | 50 | 600 |
| Единицы измерения | - | шт | шт |
| Тип упаковки | - | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | - | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | - | 4606056144659 | 4606056144666 |
| Вес брутто, кг | - | 2.625 | 31.5 |
| l, см | - | 18.4 | 58.5 |
| b, см | - | 15.6 | 32 |
| h, см | - | 10.1 | 22 |
Технические характеристики YZN41-06-002-K02
Основные характеристики
- Винт крепления
- М4
- Высота
- 19 мм
- Длина
- 91 мм
- Класс негорючести изоляц материала UL94
- V1
- Климатическое исполнение
- УХЛ3
- Количество зажимных клемм на 1 полюс
- 2
- Количество клеммных пар
- 6
- Количество полюсов
- 6
- Макс поперечное сечение проводника
- 2,5 мм²
- Макс сечение присоед шин
- 9х4 мм²
- Материал зажима
- Сталь
- Материал изоляции корпуса
- Пластик
- Материал корпуса
- АБС-пластик
- Материал токоведущей части
- Сталь
- Место соединения
- Сбоку (поперечное)
- Модель или исполнение
- Фазная
- Номин импульсное выдерживаемое напряжение
- 8 кВ
- Номин напряжение изоляции Ui
- 660 В
- Номин раб напряжение
- 660 В
- Номин раб напряжение переменного тока Ue
- ≤ 660 В
- Номин раб напряжение постоянного тока Ue
- ≤ 440 В
- Номин ток In
- 25 А
- Номин частота
- 50 Гц
- Номинальная способность к присоединению
- 1...2,5 мм²
- Относительная влажность воздуха
- ≤ 90%
- Рабочая температура
- -40...+50 °C
- Ремонтопригодность
- Нет
- Сечение многожильного гибкого провода
- 1...2,5 мм²
- Сечение одножильного жёсткого провода
- 1...2,5 мм²
- Сечение шины
- 9.5 мм²
- Степень загрязнения
- 3
- Степень защиты - IP
- IP00
- Тип монтажа
- Монтажная панель/плата
- Тип электрич соединения 1
- Болтовое соединение
- Тип электрич соединения 2
- Винтовое соединение
- Цвет
- Черный
- Ширина
- 30 мм
- Ширина или размер ячейки
- 30.0 мм
